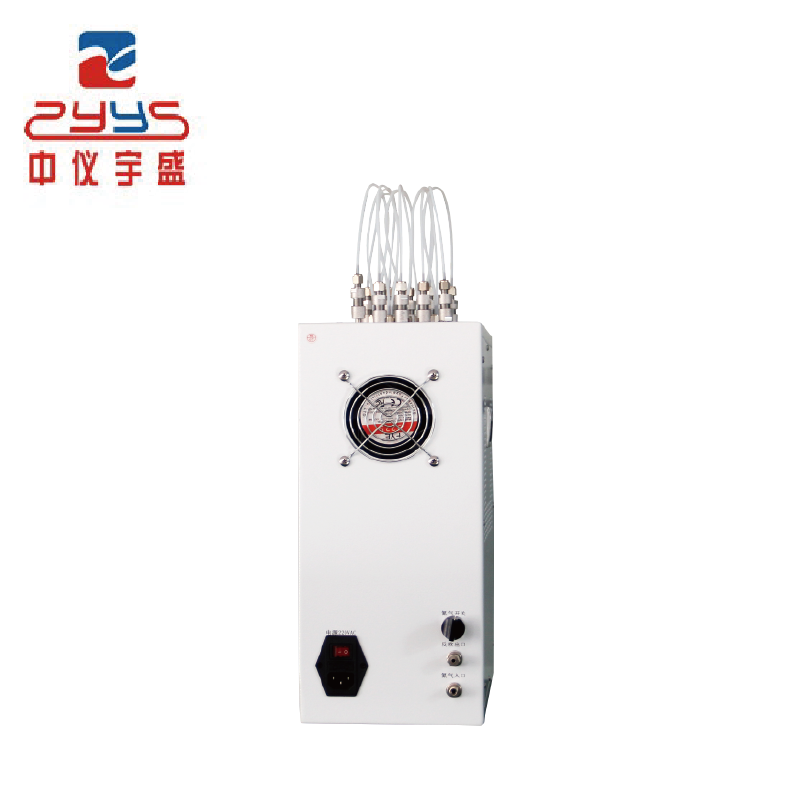

TDS-3410A型解吸管活化裝置
一、用途及應用范圍
TDS-3410A型解吸管活化裝置把解吸管活化和標樣（苯系物、TVOC等）模擬采樣設計為一體，分別獨立工作，簡單實用，工作效率更高。
二、工作原理
TDS-3410A型解吸管活化裝置主要有四部分組成：解吸管活化處理部件、標樣模擬采樣裝置部件、恒溫爐和時間定時器，可根據使用目的組裝。TDS-3410A型解吸管活化裝置主要有以特點：
1. 解吸管活化裝置和標樣模擬采樣裝置一體化設計，一機多用，大大提高本裝置的性價比和減少運行成本；
2. 標樣模擬采樣即適合氣體標樣（常溫），又適合液體標樣（加熱）；
3. 可同時活化1～10支解吸管；
4. 解吸管活化和標樣模擬采樣時間可定時自動運行。
三、主要技術性能指標
1. 恒溫爐：控溫范圍：室溫～400℃，以增量1℃任設，
控溫精度：±0.5%；
2. 定時器：0min～99h99m連續可調；
3. 活化（再生）或模擬采樣吹掃氮氣流量：0～1000mL/min連續可調；
4. 解吸管尺寸：外經Ф6（或1/4英寸），長度不限；
5. 消耗功率：< 500W；
6. 外形尺寸：170×380×400mm3；
7. 重量：約8kg。

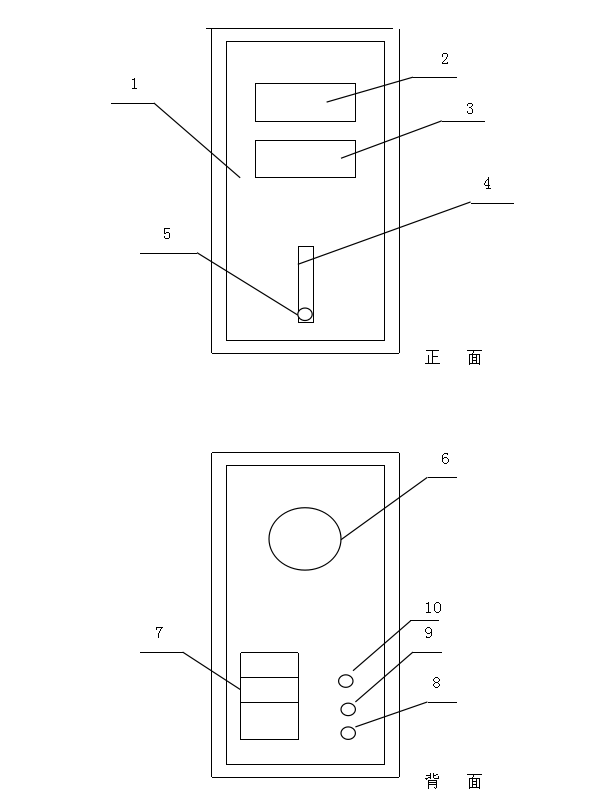

1.機箱
2.PID控溫器：設定控制恒溫爐溫度；
3.時間定時器：解吸管活化和標樣模擬采樣時間，定時給定和自動停止；
4.流量計：解吸管活化或標樣模擬采樣的流量指示；
5.針形閥：用于調節解吸管活化或標樣模擬采樣的流量；
6.軸流風機：用于機箱內部排風散熱；
7.220V交流輸入電源插頭（含電源開關和保險絲）；
8.氮氣入口：解吸管活化部件或標樣模擬采樣部件吹掃氣氣源入口；
9.載氣入口：備用口；
10.反吹出口：備用口。
操作簡介
1.PID控溫器的功能與操作
⑴PID控溫器面板說明：
PID控溫器作用主要是：設定、指示、控制恒溫爐的溫度。

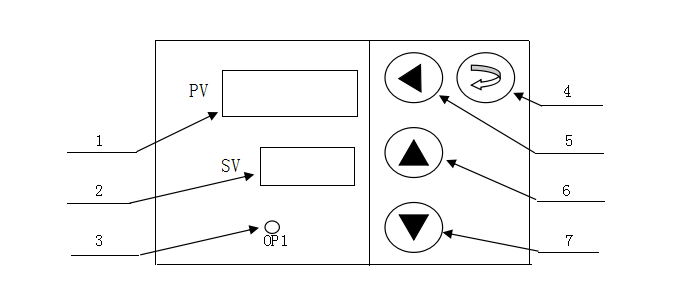

控溫器的前面板如：圖二所示：
1.實際溫度顯示2.設定溫度顯示3.控制狀態指示燈
4.設定參數轉換鍵5.位移鍵（啟動自整定）6.設定溫度增加鍵
7.設定溫度減小鍵
⑵使用與操作
①通電后，“2”首先顯示型號801，再顯示7.01（版本），過后顯示上次關機前的設定溫度；
②“1”開始顯示：從加熱爐實際溫度加熱，溫度不斷增加的溫度值，此時“3”紅燈一直亮，直到“1”溫度顯示接近“2”時，“3”燈周期性亮或滅；
③“1”達到溫度后，“1”與“2”顯示溫度差不大于設定溫度的1%；
④若改變設定溫度“2”，僅需按動“5”與“6”、“7”上下鍵即可；
⑤若誤按“4”參數轉換鍵，等待30秒后會自動恢復到正常狀態；
⑥除設定溫度可調外，其它功能參數已鎖死，若作為它用方可開鎖調節。

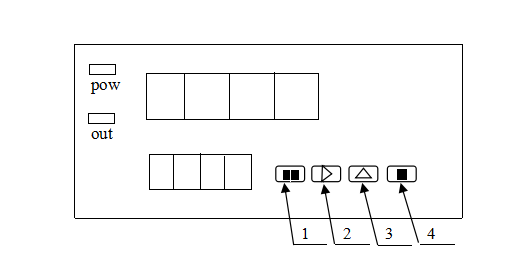

2.時間定時器使用與操作
⑴接通電源，POW紅燈亮，表示時間定時器正在運行；
⑵按2鍵：選擇第一時間（上部指示框顯示），斷續用3鍵設定；
⑶繼續按2鍵：選擇第二時間（下部指示框顯示），斷續用3鍵設定。此裝置操作時，第一時間和第二時間要設定為相同值；
⑷當第一時間和第二時間設定完畢，停止按所有鍵，等待8秒自動完成設定；
⑸啟動時，僅按4鍵，上部指示框將顯示運行時間不斷增加直至到設定的時間；
⑹OUT指示滅亮，表示時間定時器正在運行（計時）。OUT燈亮，表示時間定時停止運行。
3.活化解吸管的一般操作過程
⑴接好裝置的氣源和電源；
⑵打開電源總開關；
⑶設定活化爐的需要的溫度；
⑷把需要活化的解吸管在解吸管活化部件上安裝好。活化裝置可以同時活化10支解吸管，若活化不到10支，需用備件中的白墊把不用供氣出口堵死；
⑸調節針型閥，設定活化的解吸管吹掃流量（每支解吸管的吹掃氣流100mL/min）。若需校準確的吹掃流量，可以通過對每只解吸管用皂膜流量計進行測量。因解吸管吸附劑填充物氣阻有差異，每支管的流量可能略有不同，作為再生目的并無實質影響；
⑹把解吸管活化部件插入活化爐，啟動時間定時器計時活化，這時活化爐開始升溫；
⑺定時器時間倒計時為0，活化完畢，活化爐自動降溫，取出解吸管，待解吸管溫度降到接近室溫后關閉吹掃氣，拆下解吸管，關閉總電源；
⑻為預防再生排出物造成室內污染，建議在風柜中操作。
4.解吸管活化系統安裝方法
(1)把10個解吸管鏈接螺母接好，分別放入紅色密封圈；
(2)用氣路管分別連接10個氣路出口上；
(3)把需活化解吸管一端插到紅色密封圈中，擰緊滾花螺母至密封為止。

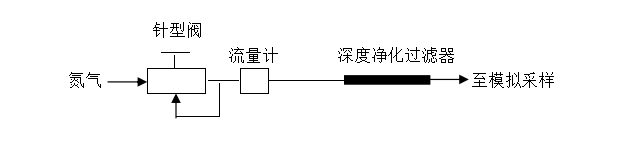

5.模擬采樣氣路流程簡圖
標樣模擬采樣的一般操作過程：
⑴液體標樣模擬采樣標定
把標樣模擬采樣部件裝到恒溫爐上，把空白吸附管（如：內裝TenaxTA）接到標樣模擬采樣部件出氣口，調節針型閥并測采氣流量約50ml/min，此時采氣氣流通過汽化室進入了吸附管，當恒溫爐（溫度高低視樣品沸點而定）穩定后，把一定濃度的標樣定量通進注入汽化室進樣口，定時吹掃2分鐘左右即可。
⑵氣體標樣模擬采樣標定
恒溫爐不加熱，把空白吸附管，如：⑴安裝好后，調節針型閥流量約100ml/min左右,把氣體標樣用大注射針筒從汽化室的散熱帽端注入,此時標樣將隨吹掃氣通過吸附管，一般通氣5左右分鐘（時間長短要看室溫、樣品濃度、吸附管填加的吸附劑，最佳時間通過實驗定）。
故障現象與排除方法
故障現象 | 可能原因 | 排除方法 |
恒溫爐不升溫 | （1）電源未接通 （2）控溫器壞 （3）設定溫度低 （4）加熱棒壞 （5）鉑電阻開路 | （1） 檢查是否連接電源、保險絲有無斷路 （2） 檢修 （3） 重新設定 （4） 更換 （5） 檢修或更換 |
無吹掃流量 | （1）無氣源供氣 （2）針型閥不能調節 （3）管路堵塞 （4）某處進出口未堵死 （5）解吸管安裝密封不好 | （1） 檢查 （2） 更換 （3） 檢修或更換 （4） 檢修 （5） 重裝 |
模擬采樣或添加內標物效果不佳 | （1）操作方法有誤 （2）模擬參數設定不合適 | （1） 重新操作 （2） 重新調整 |
